Blazeボタンマイクロスイッチ換装ガイド

PWS Blazeボタンのベース変更/マイクロスイッチ変更について

本記事ではPWS Blazeの旧タイプのベース変更とマイクロスイッチの変更手順について説明いたします。尚、本記事で取り扱っているボタンサイズは24タイプとなりますが、30タイプでも同様の手順となります。



事前準備

  • PWS Blazeボタン
  • 交換用スイッチベース
  • 交換用マイクロスイッチ
  • 六角レンチドライバー(H1.5)又はトルクスドライバー(T6)




作業手順

(マイクロスイッチの交換手順のみご確認頂く場合は手順2からご確認下さい)

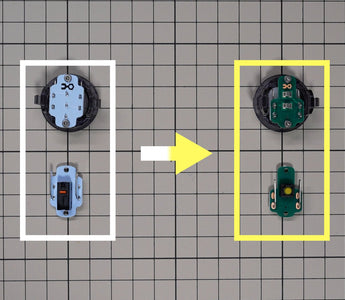

  1. PWS Blazeボタン(以下ボタンと記載)背面のネジをドライバーで緩め、白いスイッチベース基板を外して下さい

  2. 緑色の交換用ベース基板にマイクロスイッチをはめ込みます(ピンは折れ曲がりやすいため、なるべく垂直にゆっくり差し込みをお願い致します)
    1. (2ピンのスイッチの場合)画像の位置にピンが刺さるように差し込みをお願いいたします

    2. (3ピンのスイッチの場合)スイッチ部分が画像の位置に来るように差し込みをお願いいたします

  3.  ボタンに交換用ベース基板をネジ止めします(1で外したネジを利用します)

以上で、マイクロスイッチ/ベース基板の変更手順は完了となります。
