ボタン、キーキャップ、キースイッチの交換方法について

本記事ではMINI BOXレバーレスコントローラーのボタンの交換方法、キーキャップの交換方法、キースイッチの交換方法についてそれぞれ説明していきます。

最終更新日: 2024年6月12日



ボタンの構造、パーツ名称



ボタンの交換方法（※工具不要）

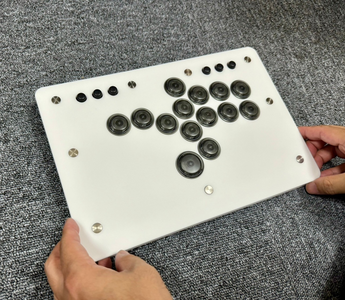

1. 天板を外す



マグネット式になっているので上方向へずらして天板を外してください。

2. ファストン端子を外す



交換したいボタンのファストン端子を両方とも外してください。

3. ボタンを外す



ボタン両サイドの爪を押し込みながら押し上げて天板からボタンを外します。

4. 新しいボタンをつける

新しいボタンの両サイド押し込みながらを天板に差し込みます。

5. ファストン端子を差し込む

ファストン端子を両方に差しこんで完了となります。（※ファストン端子は左右どちらでも問題ありません）



キーキャップの交換方法

1. ボタンからキーキャップを外す



ボタンキャップ取外しツールを上から差し込んで上方向にキーキャップを外します。
キャップが外れにくい場合は、ボタンキャップ取外しツールを差し込んでから縦方向に捻るとキャップが浮きます。

2. Oリング（静音化リング）を取り付ける

キーキャップからOリング（静音化リング）を外して新しいキーキャップに取り付けます。

3. 新しいキーキャップを被せる

キーキャップを十字に合わせて被せて完了となります。



キースイッチの交換方法

1. キーキャップを外す



ボタンキャップ取外しツールを上から差し込んで上方向にキーキャップを外します。
キャップが外れにくい場合は、ボタンキャップ取外しツールを差し込んでから縦方向に捻るとキャップが浮きます。

2. キースイッチを外す



キースイッチ引抜きツールの爪をキースイッチに引っかけて上方向に引き抜きます。

3.キースイッチを差し込む



新しいキースイッチを端子部分を合わすように差し込みます。

4. キーキャップを被せる

キーキャップを十字に合わせて被せて完了となります。



その他

ご質問や不明な点がございましたら、お気軽にお問い合わせフォームからご連絡ください。
また、ボタンの換装作業に伴うパーツの損傷に関しては、当方では責任を負いかねますので、予めご了承いただきたく存じます。
お客様のご理解とご協力をお願い申し上げます。
