【2025-08-03更新】パーツの取り付け方について

PWS製品付属パーツの取り付け方法についてご説明します。

各種パーツを正しく取り付け、安全かつ快適にPWS製品をご使用いただくための手順をご案内いたします。

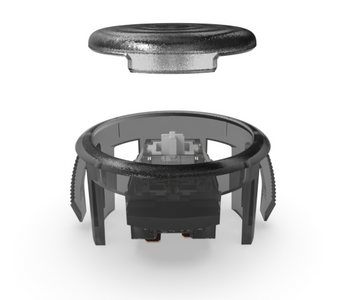

ボタンキャップの取り付け方

ボタンキャップの正しい装着方法

1. 向きをあわせる
   ボタンキャップ裏面の中央にある十字の突起部分と、スイッチ本体の軸をまっすぐ合うように向きを合わせます。


2. 回転調整する
   キャップの端にある突起部分が、ボタンのボディ部のツメと干渉しないよう、必要に応じて回転させてください。


3. まっすぐ押し込む
   位置を合わせたら、キャップをまっすぐ下方向へ押し込みます。しっかり奥まで入り、固定されていることを確認してください。ゆるみや浮きがある場合は、改めてまっすぐ押し込んでください。


必ず画像に示されている通りの位置で装着してください。ボタンキャップを正しく装着することで、スイッチの操作感や耐久性を損なうことなく、安全にご利用いただけます。



PWSレバーのレバーボールの取り付け方

1. レバーの外側部分を持ち上げ、隠れている本体の小さな穴にレンチやドライバーなどの棒状のツールを差しこみます。


2. ツールを差しこんだままレバーが動かないよう固定したら、レバーボールを手で回し、取り外す・取り付ける作業を行います。


3. レバーボールの取り付けが完了したら、棒状のツールを穴から抜き、レバーがスムーズに動くことを確認してください。



Blazeボタンキャップの取り外し・交換手順について

写真のような小さめの精密マイナスドライバーを1点用意します。

1. 精密マイナスドライバーをキャップ側面の隙間から差し込み、キャップを固定する軸周辺の角に差し込みます。

2. そのままテコのようにボタン縁を支点とし、ドライバー下方向に傾けることで、キャップのみをきれいに取り外す事ができます。
3. キャップを取り付ける場合は、十字の突起部分と、スイッチ本体の軸をまっすぐ合うように向きを合わせます。突起部分が写真と同じ向きになるように取り付けます。
