【2026-08-05更新】PWS FS搭載レバーパーツの交換手順について

本記事の目次

本記事では、PWS FSアーケードファイトスティックのレバーパーツ交換に関する手順をご案内いたします。お使いの環境に合わせて、該当のセクションをご参照ください。

2026年前期に出荷されたPWS FSシリーズには、専用の接続端子（メス端子）を採用しております。ボタンなどのパーツを交換する際は、必ず製品に同梱されている変換ケーブルをご使用ください。

*2026年後期より出荷された商品ではオス端子を採用しているため、変換ケーブルは必要ありません。

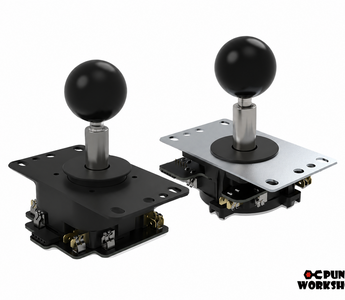

PWS Lever (2026H1)	PWS Lever (2026H2)

作業前に以下をご用意ください。

レバーパーツ用変換ケーブル（メス↔メスケーブル）

① 下の写真を参考に、コントローラーに取り付けられているレバーのコネクタを取り外したうえで、4箇所のネジをトルクスT10ドライバーで取り外してください。

② 交換するレバーをコントローラーに取り付けたうえで、基板側とレバー側の端子の間に変換ケーブル（メス↔メス）を挟むように接続してください。

③ 取り付け後、ゲーム画面で正常に操作できるか確認してください。 ※特定の方向しか反応しない場合は、コネクタの上下を入れ替えて、差し直しをお試しください。

従来のPWS FSアーケードファイトスティックにPWS Leverアーケードファイトスティックレバー（ver.2026）を取り付ける手順です。接続端子の規格が異なるため、レバー付属の変換ケーブルをご使用ください。

PWS Lever (2024~2025年)	PWS Lever (2026年Q1~)

作業前に以下をご用意ください。

5pin変換ケーブル（オス↔オスケーブル）

② 新型PWS Leverをコントローラーに取り付けたうえで、基板側とレバー側の端子の間に、付属の5pin変換ケーブル（オス↔オス）を接続してください。

③ 取り付け後、ゲーム画面上で正常に操作できるかをご確認ください。
※特定の方向しか反応しない場合は、コネクタの向きを上下逆にして、再度差し直してください。

新型PWS Leverではノベルティとして、お客様に自由にお試しいただける試作品のガイドを付属しております。試作品ガイドへの交換手順をご説明します。
*試作品ガイドの外観、仕様などは予告なく変更となる場合がございます。
*出荷時期により同梱しない場合がございます、あらかじめご了承ください。

① ガイド側面にある4箇所のツメを押し込みながら、黒いガイドを取り外してください。

② 交換する新しいガイドをはめ込んでください。位置を調整しながら、4箇所がカチッと音がするまでしっかりと固定してください。

以上で作業は完了です。

上記に記載のないモデルの場合や、ご不明な点がございましたら、サポート窓口までお問い合わせください。
